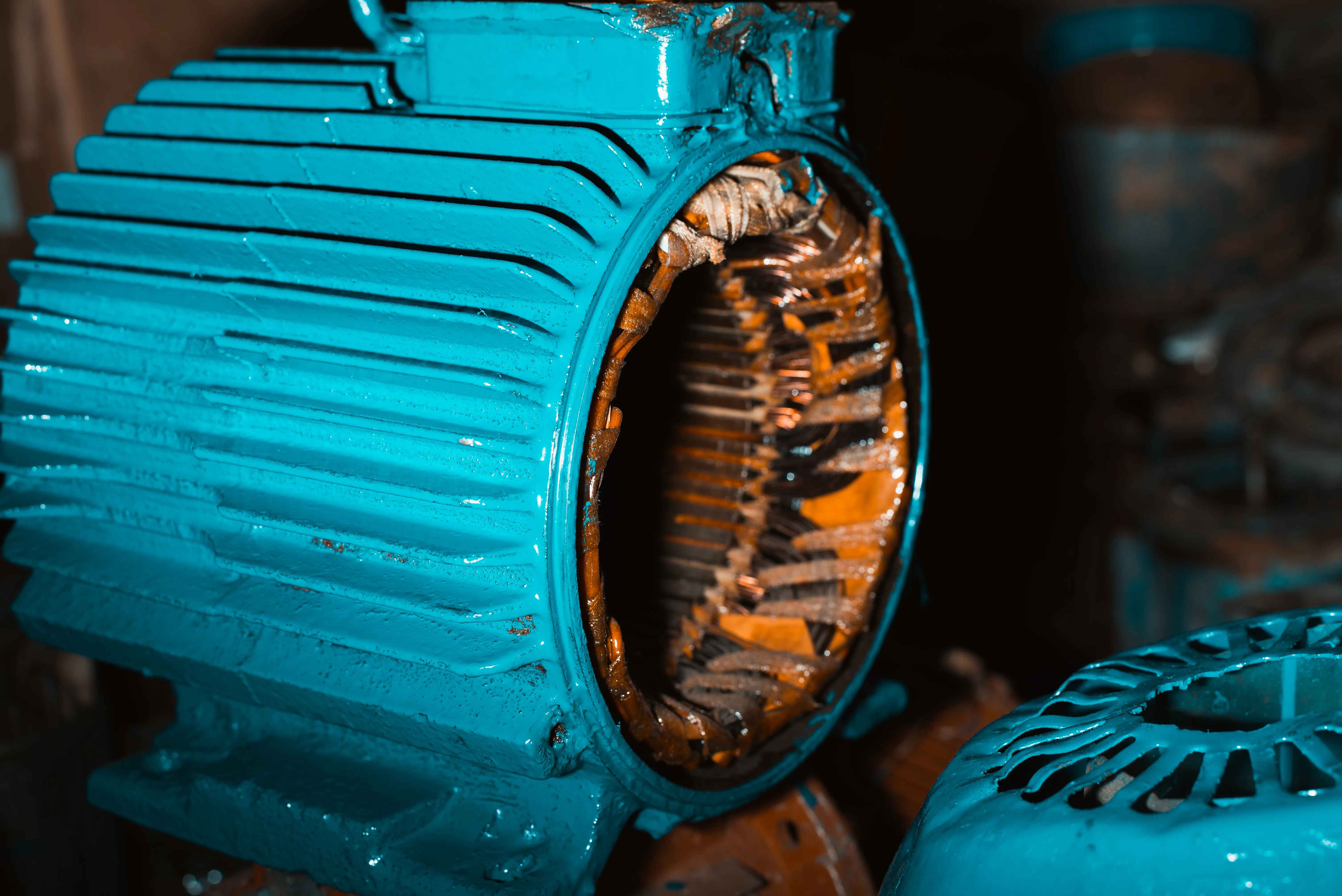

--- title: "Embobinado de Motores: Qué Es y Tipos (Concéntrico, Imbricado, Ondulado) | Grupo Marro" meta: "og:description": "Qué es el embobinado de un motor y sus tipos, en qué se diferencian del bobinado y qué alambre se usa. Guía técnica de Grupo Marro." "og:title": "Embobinado de Motores: Qué Es y Tipos (Concéntrico, Imbricado, Ondulado)" author: "Henrry Castro" description: "El embobinado es el conjunto de bobinas de cobre de un motor. Qué es, sus tipos (concéntrico, imbricado, ondulado) y en qué se diferencia del bobinado. Guía técnica de Grupo Marro." keywords: "tipos de embobinados, embobinado concéntrico, imbricado y ondulado, devanado de motores eléctricos" --- ![Carcasa azul de un motor eléctrico mostrando uno de los tipos de embobinados de cobre deteriorados en su interior.](https://marro.mx/cdn-cgi/image/q=40/photos/tp-1.webp) # **Tipos de embobinados eléctricos y su impacto en el rendimiento de los motores industriales ** El embobinado, o devanado, es el núcleo de cualquier motor eléctrico. Comprender sus tipos no es solo para especialistas; es una ventaja estratégica para mantener tu operación sin fallas. **Los tres tipos principales de embobinado son el concéntrico, el imbricado (lap winding) y el ondulado (wave winding).** El embobinado —o devanado— es el conjunto de espiras de alambre de cobre alojadas en las ranuras del motor; de su tipo y calidad dependen la eficiencia, la temperatura de operación y la vida útil del equipo. Revisado por [**Henrry Castro**](https://mx.linkedin.com/in/henrry-efra%C3%ADn-castro-parra-142a1bb7)— Especialista en máquinas eléctricas rotativas y colaborador de EASA. ## **¿Qué es un embobinado y por qué es clave para el motor eléctrico? ** En términos simples, un embobinado es un conjunto de espiras de alambre conductor (generalmente de cobre esmaltado) alojadas en las ranuras del estator o rotor de un motor. Un embobinado mal diseñado o deteriorado puede causar sobrecalentamiento, pérdida de potencia, vibraciones excesivas y fallas catastróficas. Por ello, la correcta selección y el mantenimiento de los distintos tipos de embobinados son fundamentales. Si deseas profundizar, puedes consultar nuestro [servicio de embobinado de motores eléctricos](https://marro.mx/embobinado-motores-electricos). ## **Principales tipos de embobinados eléctricos** | **Tipo** | **Estructura** | **Aplicación típica** | **Ventaja clave** | | --- | --- | --- | --- | | **Concéntrico** | Bobinas de distinto tamaño con un centro común | Motores monofásicos de baja potencia | Diseño simple y buena estabilidad térmica | | **Imbricado (lap)** | Bobinas superpuestas como tejas, distribuidas en varias ranuras | Motores trifásicos de media y alta potencia | Balanceo magnético excelente y fácil de reparar | | **Ondulado (wave)** | Bobinas en forma de onda alrededor del estator | Motores y generadores de CD de alta tensión | Flujo de corriente uniforme y menor desgaste | ### **Embobinado concéntrico** Las bobinas de un mismo grupo se alojan de forma concéntrica, compartiendo un centro común. Este es un ejemplo de bobinado concentrado, ya que cada bobina se enfoca en generar un polo magnético específico. - **Estructura:** Grupos de bobinas de diferentes tamaños, una dentro de otra. - **Usos:** Motores monofásicos de baja potencia (ventiladores, bombas pequeñas, herramientas). - **Ventajas:** Diseño simple, buena estabilidad térmica y mantenimiento sencillo. ![Detalle de los tipos de embobinados de un motor eléctrico rojo con el rotor y el eje central expuestos sobre fondo blanco.](https://marro.mx/cdn-cgi/image/q=40/photos/tp-2.webp) ## **Embobinado imbricado (Lap Winding)** Uno de los tipos más utilizados en la industria. Las bobinas se superponen como tejas en un tejado, creando un campo magnético equilibrado. Este es un tipo de bobinado distribuido, donde las bobinas de una fase se reparten en varias ranuras para crear un campo magnético más sinusoidal. - **Aplicaciones:** Motores de corriente continua y de inducción trifásicos de media y alta potencia. - **Ventajas:** Facilita las reparaciones, ofrece balanceo magnético excelente y alta durabilidad. ### **Embobinado ondulado (Wave Winding)** En este diseño, las bobinas avanzan en forma de “onda” alrededor del estator, conectándose a delgas del colector separadas entre sí. Este formato ofrece gran eficiencia y reduce las chispas en las escobillas. - **Aplicaciones:** Motores y generadores de corriente continua de alta tensión y baja corriente. - **Ventajas:** Flujo de corriente uniforme y menor desgaste eléctrico. ## **Cómo influye el tipo de embobinado en la eficiencia y vida útil del motor ** - **Temperatura de operación:** Un devanado bien diseñado disipa mejor el calor y prolonga la vida útil. - **Vibraciones y ruido:** Los embobinados distribuidos generan un campo más equilibrado, reduciendo el desgaste mecánico. - **Eficiencia energética:** Minimiza las pérdidas por calor y optimiza el consumo eléctrico. En Grupo Marro, no solo reparamos, optimizamos. Utilizamos sensorización y análisis predictivo para monitorear la salud de los embobinados y detectar anomalías antes de que se conviertan en fallas. Nuestros rebobinados siguen el estándar internacional [ANSI/EASA AR100](https://easa.com/ar100) para la reparación de máquinas eléctricas rotativas, referencia de la industria a nivel mundial. En nuestro taller rebobinamos a diario motores con estos tres tipos de embobinado. Puedes ver equipos reales que hemos reparado —con fotos del proceso— en nuestros [proyectos y casos de éxito](https://marro.mx/proyectos). ## **Por qué probamos el núcleo del estator antes y después del horneado ** Un buen embobinado no termina en el cobre: empieza en el acero. Para retirar el devanado dañado, el estator pasa por un horno de quemado, y si la temperatura sube de más, el aislamiento entre laminaciones del núcleo se degrada. El resultado son pérdidas en el hierro más altas, un motor que calienta y una eficiencia que baja sin que nadie lo note. Por eso, en cada rebobinado hacemos una **prueba de pérdidas en el núcleo (core loss) antes y después del quemado** y comparamos los dos resultados. Es la práctica que exige el estándar [ANSI/EASA AR100](https://easa.com/ar100): - El horno se controla para **no superar ~360 °C (680 °F)** en aislamientos orgánicos ni ~400 °C (750 °F) en inorgánicos. - Un aumento de pérdidas **mayor al 20 %** tras el quemado es señal de alerta: el núcleo se revisa antes de seguir. - Así garantizamos que el motor recupere su eficiencia original, no solo que vuelva a girar. ![Segmento del núcleo laminado de un motor durante el diagnóstico, antes del proceso de rebobinado.](https://marro.mx/cdn-cgi/image/w=600,q=60/casos/motor-dc-abb-300kw/08-laminacion-del-nucleo.jpg)![Estator con el aislamiento revalidado tras barniz y horneado controlado.](https://marro.mx/cdn-cgi/image/w=600,q=60/casos/motor-ac-teco-3000kw/03-estator-barnizado.jpg) ![Pruebas eléctricas de un estator rebobinado de 6600 V con analizador estático de motores.](https://marro.mx/cdn-cgi/image/w=800,q=60/casos/motor-ac-ge-900hp-6600v/09-prueba-electrica.jpg) ## **Cómo comprobamos que el embobinado quedó bien antes de entregarlo ** Un megóhmetro (megger) mide el aislamiento contra tierra, pero **no detecta una espira débil dentro de una misma bobina**, que es justo la falla que más aparece en un embobinado mal hecho. Para encontrarla usamos un analizador estático de motores **Megger ADX** y dos pruebas que van más allá del megger: - **Prueba de surge (impulso):** aplica pulsos de alto voltaje y compara las fases para revelar cortos entre espiras o entre bobinas. - **Descargas parciales (PD):** detectan el deterioro del aislamiento antes de que se convierta en una falla. - Complementadas con resistencia de aislamiento, índice de polarización e hi-pot de CD. En un devanado distribuido (imbricado) estas pruebas confirman que las bobinas repartidas en varias ranuras quedaron balanceadas; en uno concéntrico u ondulado, que cada grupo polar quedó sano. Es la diferencia entre un motor que _arranca_ y uno que vuelve a durar años. ![Estator de motor industrial en un taller, mostrando los diferentes tipos de embobinados de cobre recién instalados.](https://marro.mx/cdn-cgi/image/q=40/photos/tp-3.webp) ## **Cuándo es momento de revisar o reemplazar el embobinado** Incluso los mejores embobinados se degradan con el tiempo. Detectar a tiempo los síntomas puede evitar una falla total. - Sobrecalentamiento constante: carcasa del motor demasiado caliente. - Ruidos o vibraciones inusuales: desequilibrio magnético o mecánico. - Pérdida de torque: reducción en la fuerza del motor. - Consumo de corriente irregular o elevado: disparos de protecciones eléctricas. Estos síntomas requieren un diagnóstico profesional. En Grupo Marro garantizamos que los embobinados que instalamos sean los ideales para tu operación. ## **Preguntas frecuentes sobre embobinados de motores ** ## **Una inversión en confiabilidad** El embobinado de un motor industrial no es un consumible: es una inversión en la continuidad de tu negocio. Optimiza el rendimiento de tus motores eléctricos con un embobinado profesional. [Agenda tu diagnóstico con Grupo Marro](https://marro.mx/diagnostico-profesional)
